富士FRN5.5LM1S-4C變頻器說明書

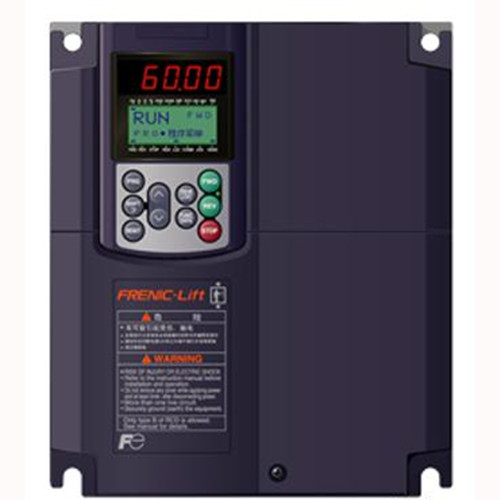

FRENIC-LIFT 電梯專用富士變頻器FRN45LM1S-4C
于以往產品相比，具有大幅度降低了轉矩脈動等多種特長， 必定能與客戶的系統相配合，以發揮更加卓越的功能和特性。
電源與機型
| 輸入電壓 等級 | 容量 | 輸入交流電壓 |
|---|---|---|
| 三相400V | 5.5kW~30kW | 380V~480V 50/60Hz |
輸出頻率范圍
| 項目 | 規格 |
|---|---|
| 系列名稱 | FRN□□□L1MS-□□ |
| 額定過載電流 | 額定輸出電流的200％-10s |
| 額定頻率 | 50，60Hz |
| 制動時間 | 30S |
| 制動使用率(%ED) | 50 |
| 加速、減速時間 | 0.01~99.99s可變 |
| 頻率設定信號 |
DC0~+-10V(DC0~+-5V) 端子12，V2二路 DC4~20mA 端子 C1一路 |
| 功能 | 強制停止，S曲線范圍，多步速度指令同時設定，數字輸入輸出邏輯取反， 啟動時軟起動，速度調節器前饋補償，振動抑制觀察器，數字模擬轉矩偏置，密碼功能，無爬行運行，蓄電池運行，磁極位置自學習 |
| 保護功能 | 過電流，短路保護，接地保護，過壓保護，輸入缺相保護，輸出缺相保護， 電子熱繼電器，PTC熱敏電阻，過載保護，過速度保護，EN電路異常， PG編碼器斷線，瞬間停電保護 |
| 符合安全規格 | EN50178:1997 |
|
保護結構 (IEC60529) |
IP20封閉型 5.5~22kW |
| 冷卻方式 | 風扇冷卻（5.5~22kW 3相400V） |
1 FRN5.5LM1S-4C 10KVA 13.5A 5.5KW 3相AC380V/50Hz/60Hz 7700
2 FRN7.5LM1S-4C 14 KVA 18.5A 7.5KW 3相AC380V/50Hz/60Hz 8000
3 FRN11LM1S-4C 18 KVA 24.5A 11KW 3相AC380V/50Hz/60Hz 10500
4 FRN15LM1S-4C 24 KVA 32.0A 15KW 3相AC380V/50Hz/60Hz 12080
5 FRN18.5 LM1S-4C 29 KVA 39.0A 18.5KW 3相AC380V/50Hz/60Hz 16730
6 FRN22LM1S-4C 34 KVA 45.0A 22KW 3相AC380V/50Hz/60Hz 19570
7 FRN30LM1S-4C 30KW 3相AC380V/50Hz/60Hz 25975
8 FRN37LM1S-4C 37KW 3相AC380V/50Hz/60Hz 40643
9 FRN45LM1S-4C 45KW 3相AC380V/50Hz/60Hz 48850
10 OPC-LM1-PP 同步電機用PP卡 1180
11 OPC-LM1-PR 同步電機用PR卡 1740
12 OPC-LM1-PS 同步電機用PS卡 1620
13 TP-G1-CLS 操作面板 1050
